一 工件描述

工件型號：硅料、邊皮料

噴砂區域：外表面

工件尺寸：350mm*250mm*50mm

產品材質：多晶硅

工件重量： <60Kg

工件噴砂前狀態： 干燥

清理方法: 噴砂

清理目的：清理硅料外表面雜質。

1.噴砂室體

2.砂料的回收

3 .砂料的分選

4.噴咀裝置

5.輸送系統

6.除塵器

7.控制系統

8.安全裝置

四 噴砂室

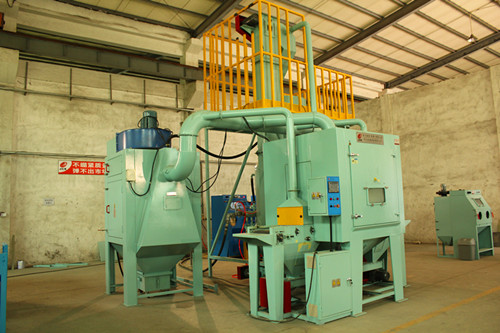

　　噴砂室體能有效防止砂料及粉塵外泄，噴砂室體由冷軋鋼板焊接而成，外表面噴塑，內表面貼耐磨膠皮防護，可以有效的保護室內的使用壽命。

五 砂料的回收

　　噴砂后的砂料及粉塵通過風力循環送至儲砂斗。主回砂管由特制的高耐磨無縫鋼管制作而成，管內襯托高耐磨的硅膠板，可以保護管道的磨損。回收方式采用上進風，下抽的形式，有效的把砂料回收到儲砂斗內，回收效率可達到到99%。

六 砂料分選

　　通過回收上來的砂料進入砂料循環系統，該砂料循環系統配備了風選裝置，通過風選裝置，破損的砂料及粉塵被分離出來，風選的風量大小可以調整。通過風選后的砂料進入到噴砂倉中，粉塵被分離出去，進入到除塵器中。該分選方式是采用重心、高速旋轉的方式。

有螺絲固定。維護門能讓操作者便利地進出室體更換工裝夾具。

　　工件進入工作位置后，所有的噴咀移都由擺動電機擺動，方便工件噴砂的均勻性。

八 輸送系統

　　采用轉盤自動輸送系統，輸送驅動電機采用變頻調整，以滿足客戶的工藝需求。轉盤自動輸送進出、自動旋轉。

九 除塵系統

該設備配備了一臺干式除塵器，用于清理噴砂過程形成的粉塵，除

塵器安裝于噴砂室體旁邊。

該除塵器為慮筒式除塵器，壓縮空氣通過脈沖閥控制通過慮筒。

經除塵器后潔凈的氣體通過換氣扇及消音器直接排出。

粉塵經過閘閥落入到底部倉而排到廢料箱。

十 控制系統

　　控制系統包括一套西門子 的PLC 和一個手持式可以移動的帶觸摸屏輸入單元。可移動的輸入單元用于噴砂程序儲存、噴砂參數輸入更改及錯誤信息報告。所有相關的參數象砂料量、噴砂壓力、氣體消耗量、垂直軸的開始停止位置、噴砂數量、噴砂時間、噴咀位置狀態等都將被儲存并進而控制噴砂過程。如果這些參數中某個出現異常，噴砂過程將自動停止且相關的錯誤信息會被清晰的顯示出來。

　　可移動的輸入單元通過一個很長的通信電纜連接到設備控制盒。該移動單元配備了彩色觸摸屏，所以不需要鍵盤輸送，同時為防止灰塵，為操作者準備了一個特殊的罩子保護該移動輸入單元。

十一：使用該設備公司

徐州協鑫硅材料有限公司

鎮江榮德新能源有限公司

環太硅科技有限公司

尚德太陽能有限公司

江西旭陽雷迪股份有限公司

晶海洋連云港有限公司
